Q-Serie X

Q.Bloxx X A101

·        2 universelle analoge Eingangskanäle
Spannung, Strom, Widerstand, Potentiometer, Pt100, Pt1000, Thermoelemente, Messbrücken, IEPE-Sensoren

·        Schnelle hochauflösende Digitalisierung
24 bit ADC, 100 kHz Abtastrate pro Kanal

·        1 digitaler Ein- oder Ausgang pro Kanal
Eingang: Status, Tara, Speicher rücksetzen Ausgang: Status, Alarm, Grenzwert

·        Signalkonditionierung
16 virtuelle Kanäle, Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Effektivwert, Arithmetik, Alarm

·        Galvanische Trennung: 500 VDC

Q.Bloxx X A104

·        8 Thermoelemente Typen B, E, J, K, L N, R, S, T, U
Isolationsspannung 100 VDC

·        Schnelle hochauflösende Digitalisierung
24 bit ADC, 100 Hz Abtastrate pro Kanal

·        Signalkonditionierung
16 virtuelle Kanäle, Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Effektivwert, Arithmetik, Alarm

·        Galvanische Trennung: Kanäle zur Versorgung zur Schnittstelle Isolationsspannung 500 VDC

Q.Bloxx X A105

·        4 Eingangskanäle
Pt100, Pt1000, Widerstand 400 Ohm / 4000 Ohm in 2-, 3- oder 4-Leitertechnik

·        Hochpräzisions Temperatur Messung
Abweichung max. 0.05 K, Temperatureinfluss 0.02 K/10K

·        Hochauflösende Digitalisierung
24 bit ADU, 10 Hz Messrate pro Kanal

·        Signalkonditionierung
Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Arithmetik, Alarm

·        Galvanische Trennung: VDC

Q.Bloxx X A106

·        2 galvanisch getrennte analoge Eingangskanäle
DMS und induktive Halb- und Vollbrücken, LVDT, RVDT, Viertelbrücken mit Brückenergänzungsklemme

·        Gleichspannungs- und Trägerfrequenzprinzip
DC-Speisung, 600 Hz TF-Speisung, 4,8 kHz TF-Speisung der Messbrücke, konfigurierbar

·        2 Analoge Ausgänge
Spannung ±10 V, 10 kHz

·        Schnelle hochauflösende Digitalisierung
24 bit ADU, 20 kHz Abtastrate pro Kanal

·        4 digitale I/Os
Eingang: Status, Tara, Speicher rücksetzen Ausgang: Status, Alarm, Grenzwert

·        Signalkonditionierung
Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Arithmetik, Alarm

·        Galvanische Trennung: 500 VDC

Q.Bloxx X A107

·        2 universelle analoge Eingangskanäle
Spannung, Strom, Widerstand, Potentiometer, Pt100, Pt1000, Thermoelemente, Vollbrücken

·        Schnelle hochauflösende Digitalisierung
24 bit ADC, 20 kHz Abtastrate pro Kanal

·        Signalkonditionierung
Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Effektivwert, Arithmetik, Alarm

·        Galvanische Trennung: 500 VDC

Q.Bloxx X A108

·        8 Eingangskanäle Spannung, Strom

·        Schnelle hochauflösende Digitalisierung
24 bit ADC, 20 kHz Abtastrate pro Kanal

·        2 digitaler Ein- und Ausgang
Eingang: Status, Tara, Speicher rücksetzen Ausgang: Status, Alarm, Grenzwert

·        Signalkonditionierung Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Effektivwert, Arithmetik, Alarm

·        Galvanische Trennung: 500 VDC

Q.Bloxx X A109

·        4 galvanisch getrennte analoge Ausgangskanäle
Spannung ±10 V, Strom 0...20 mA wählbar

·        DAU-Auflösung 16 bit
100 kHz pro Kanal

·        Ausgänge frei skalierbar

·        4 digitale Eingänge und 4 digitale Ausgänge
Konfigurierbar als 2 Zähler, 2 Frequenz- oder 2 PWM-Eingänge, 4 Frequenz- oder 4 PWM-Ausgänge, 4 Statusausgänge

·        Frequenzein- und -ausgänge
Frequenzmessung bis 1 MHz (Chronos), Frequenzausgang bis 10 kHz

·        Zähler
Vor-/Rückwärtszähler, Quadraturzähler mit Referenznullerkennung (Reset/Enable), bis 1 MHz

·        PWM-Eingang
Messung von Tastverhältnis und Frequenz, Ausgabe mit variabler Frequenz und/oder Tastverhältnis

·        Galvanische Trennung: 500 VDC

Q.Bloxx X A111

·        4 galvanisch getrennte analoge Eingangskanäle

·        IEPE Sensoren, Spannungen

·        Konfigurierbare Messbereiche

·        ±100 mV, ±1 VDC, ±10 VDC

·        Schnelle hochauflösende Digitalisierung

·        24 bit ADU, 100 kHz Abtastrate pro Kanal

·        Signalkonditionierung

·        16 virtuelle Kanäle, Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Effektivwert, Arithmetik, Alarm

·        Galvanische Trennung: 500 VDC

Q.Bloxx X A121

·        2 galvanisch getrennte universelle Eingangskanäle
Spannung, Strom, Widerstand, Potentiometer, Pt100, Pt1000, Halb- und Vollbrücke, IEPE-Sensor, Isolation 1200 VDC permanent

·        Signalkonditionierung
Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Effektivwert, Arithmetik, Alarm

·        Schnelle hochauflösende Digitalisierung
24 bit ADU, 100 kHz Abtastrate pro Kanal

·        Galvanische Trennung 1200 VDC / 848 VACrms Prüfspannung 5 kVDC über 1 min

·        Kategorien 1000 V CAT II und 600 V CAT III

Q.Bloxx X A123

·        4 galvanisch getrennte Eingangskanäle
Spannungen auf hohem Potential, Bereiche 100 mV, 1 V, 10 V

·        Signalkonditionierung
Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, RMS, Arithmetik, Alarm

·        Hochauflösende Digitalisierung
24 bit ADU, 100 kHz Abtastrate pro Kanal

·        Galvanische Trennung 1200 VDC / 848 VACrms Testspannung 5 kVDC über 1 Minute

·        Kategorien 1000 V CAT II und 600 V CAT III

Q.Bloxx X A124

·        4 galvanisch getrennte Eingangskanäle
Thermoelemente auf hohem Potential (nicht isoliert)

·        Kaltstellenkompensation

·        Signalkonditionierung
Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, Arithmetik, Alarm

·        Hochauflösende Digitalisierung
24 bit ADU, 20 kHz Abtastrate pro Kanal

·        Galvanische Trennung 1200 VDC/848 VACrms permanent Testspannung 5 kVDC über 1 Minute

·        Kategorien 1000 V CAT II und 600 V CAT III

Q.Bloxx X A128

·        4 galvanisch getrennte Eingangskanäle
Spannungen, Bereiche ±40 V, ±120 V, ±400 V, ±1200 V

·        Signalkonditionierung
Linearisierung, digitales Filter, Mittelwert, Skalierung, Min-/Max-Speicher, RMS, Arithmetik, Alarm

·        Hochauflösende Digitalisierung
24 bit ADU, 100 kHz Abtastrate pro Kanal

·        Galvanische Trennung
Kanal zu Kanal zur Versorgung zur Schnittstelle Isolationsspannung 1200 VDC/848 VACrms permanent Testspannung 5 kVDC über 1 Minute

·        Kategorien 1000 V CAT II und 600 V CAT III

Q.Bloxx X D101

·        8 digitale Eingänge und 8 digitale Ausgänge
Konfigurierbar als Zähler, Frequenz-, PWM- oder Zeiteingang, Frequenz- oder PWM-Ausgang, Statusein- oder -ausgang

·        Statusein- und -ausgänge
Prozess- und Hostgesteuert

·        Frequenzein- und -ausgänge
Frequenzmessung bis 1 MHz (Chronos Methode), Frequenzausgang bis 10 kHz

·        Zähler
Vor-/Rückwärtszähler, Quadraturzähler mit Referenznullerkennung (Reset/Enable), bis 1 MHz

·        PWM-Ein- und Ausgänge
Messung von Tastverhältnis und Frequenz, Ausgabe mit variabler Frequenz und/oder Tastverhältnis

·        Zeitmessung

·        Galvanische Isolation
I/O-Signale (4 x 4 I/Os) zur Versorgung und der Kommunikationsschnittstelle Isolationsspannung 500 VDC

Q.Station

·        sehr hohe Datenrate bis zu 100 kHz pro Kanal

·        bis 64 Module anschließbar

·        Ethernet-Schnittstelle zur Konfiguration und zur Datenausgabe

·        1Gig-E, TCP/IP, UDP, bis zu 16MB/s Modbus TCP/IP, ASCII, High Speed Port Web Server, Web Client und E-Mail

·        Synchronisation und Zeit Stempel der Messwerten

Bus Coupler Q.bloxx X BC

·        Buskoppler für den Anschluss der Module Q.bloxx EC

·        bis 10 Module anschließbar

·        2x RJ45 Buchse EtherCAT IN/OUT

·        USB-Schnittstelle zur Konfiguration

Q.bloxx

Modulare und flexible EtherCAT-DAQ-Module für die DIN-Schienenmontage

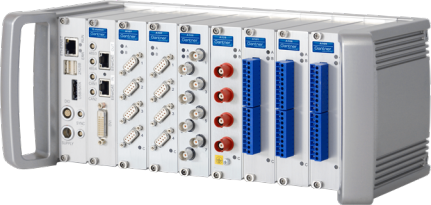

Q.brixx

Robustes Hochleistungs-System für die mobile Datenerfassung

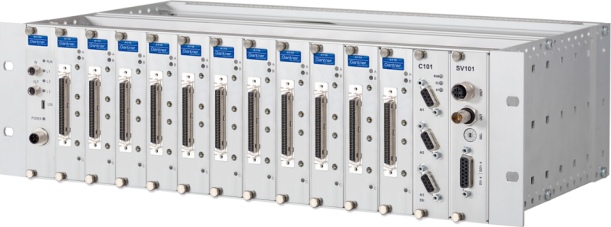

Q.raxx

Skalierbares Hochleistungs-Datenerfassungssystem für die Schaltschrankmontage
