Variante 1: 230Vac Versorgung

-  CI 45 in nachfolgender Ausführung

-  Eingänge: 2 Universaleingänge (RTD, TC, R, U, I, l-Sonde); 1 digitaler Eingang

-  Ausgänge: 1 Analog-Ausgang U/I oder Logik; 1 Kontakt (Relais)

-  Galvanische Trennung zwischen Ein- Ausgang und Versorgung

-  Offset- oder 2-Punkt Messwertkorrektur

-  Frontschnittstelle zur Gerätekonfiguration

-  Versorgungsspannung: 90...250 VAC

-  Elektrische Anschlüsse: Steckbare Schraub- Klemmen

-  UL/cUL Zertifizierung

-  CI45-112-01000-000

Variante 2: 24 Vuc Versorgung

-  CI 45 in nachfolgender Ausführung

-  Eingänge: 1 Universaleingänge (RTD, TC, R, U, I, l-Sonde); 1 digitaler Eingang

-  Ausgänge: 1 Analog-Ausgang U/I oder Logik; 1 Kontakt (Relais)

-  Galvanische Trennung zwischen Ein- Ausgang und Versorgung

-  Offset- oder 2-Punkt Messwertkorrektur

-  Frontschnittstelle zur Gerätekonfiguration

-  Versorgungsspannung: 24 Vuc

-  Elektrische Anschlüsse: Steckbare Schraub- Klemmen

-  UL/cUL Zertifizierung

-  CI45-113-00000-000

Sensorelement:

-  Relativdruck: Messbereich: von 50 mbar bis 600bar

-  Genauigkeit: ≤0,2% vom Messbereich

-  Langzeitdrift: 0,1% p.a.

Prozessanschluss:

-  Medienberührende Teile Edelstahl verschweißt

-  Prozessanschluss: G 1/2"B (Manometeranschluss) oder G1/4“

Elektrische Daten:

-  Versorgungsspannung: 24VDC (10...30VDC)

-  Elektrischer Anschluss: Winkelstecker nach DIN 43650 Form A
oder M12

-  Ausgang: 4...20 mA; Zweileiterprinzip

-  Umgebungstemperatur: -20 bis 85°C

-  Schutzart: IP65

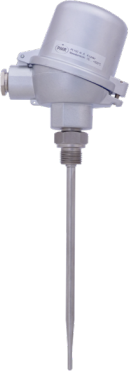

Sensorelement:

-  Messwiderstand: Pt 100 DIN EN 60751 Kl. F 0,15 / 0°C; Einfachelement, 4 - Leiterschaltung

-  Thermometer: Kl. A / 0°C; Einsatztemperatur: -70 bis 550°C

Fühlerrohr:

-  Einschraub - Widerstandsthermometer

-  Einbaulänge EL: 60 bis 600mm

-  Schutzrohr: Æ6 oder 8mm

-  Einsteck - Widerstandsthermometer

-  Nennlänge NL: 70 bis 600mm

-  Schutzrohr: Æ6 oder 8mm

-  Bei Einschraub - Widerstandsthermometer mit Halsrohr

-  Nennlänge NL: 220 bis 760mm

-  Messrohr: Einbaulänge EL: 60mm bis 600mm

-  Schutzrohr Æ₂: 6 oder 8mm

-  Halsrohr: Halsrohrlänge HL: 160 mm

-  Schutzrohrwerkstoff: Edelstahl 1.4571

-  Vibrationsfester Messeinsatz nach DIN 43762

Prozessanschluss:

-  Glattes Rohr oder Einschraubgewinde: G ½“

Anschlusskopf:

-  Alu Form B oder hoher Kopf BUZH für Messumformereinbau

Zusatz:

-  Messumformer 4 bis 20mA eingebaut

-  4 mA:  °C

-  20 mA:  °C
