Thyristor Leistungssteller Funktion

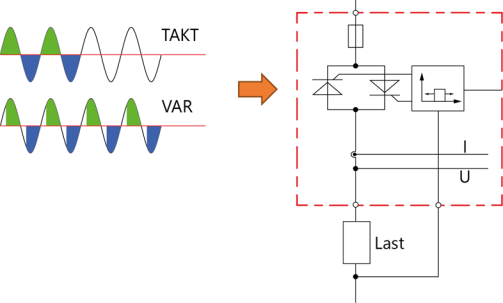

Ein Thyristorsteller wird für die Steuerung der elektrischen Leistungen verwendet. Sein Hauptanwendungsbereich liegt in der Umwandelung der elektrischen Energie in die thermische Energie. Thyristorsteller stellt verschiedenen Betriebsarten zur Verfügung und bietet damit eine hohe Flexibilität in der Versorgung an. Die Leistungsaufnahme kann dadurch mit hohen Präzision gesteuert werden. Je nach der Art der Lasten und der Betriebsanforderung muss die korrekte Betriebsart gewählt werden. Die Grundarten sind unten zusammengefasst.

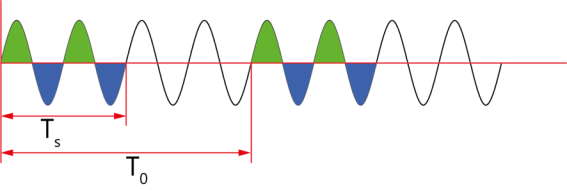

Full Wave Switch TAKT

·      Das Signal wird in den Nulldurchgängen geschaltet.

·      Je nach der benötigten effektiven Spannung werden die vollständige Perioden der Netzfrequenz ein und ausgeschaltet.

·      Die effektive Leistung ergibt sich aus dem Tastverhältnis:

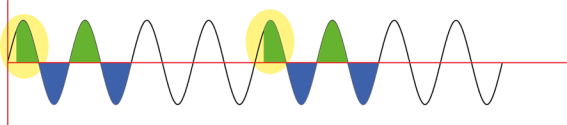

Full Wave Switch TAKT with Soft Start

·      In dem TAKT II Modus wird die erste Halbperiode mit Phasenanschnitt gesteuert.

·      Nach der ersten Halbperiode wird das Signal wieder in den Nulldurchgängen geschaltet.

·      Ermöglicht einen Softstart.

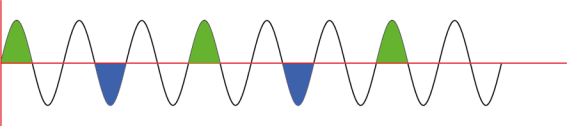

Halfwave Swith (QTM)

·      Statt den vollständigen Perioden werden die halbe Perioden in den Nulldurchgängen geschaltet.

·      Ermöglicht ein schnelles Schalten.

·      Die Kontinuität der effektiven Spannung ist dadurch wesentlich erhöht.

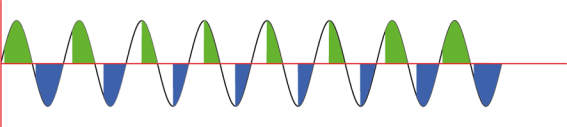

Phase Angle (VAR)

·      Nach dem Nulldurchgang der Wechselspannung, wird der Strom erst nach dem Erhalten eines Zündimpuls (Verzögerung) weiter geleitet.

·      Die effektive Leistung hängt von der Verzögerung ab. Diese Verzögerung ist durch die Phasenwinkel festgelegt.

·      Der Verlauf des Stroms ist nicht-sinusförmig. Der Strom und die Spannung besitzen auch nicht dieselbe Form.

Weitere fortgeschrittene Verfahren wie VT (TAKT/VAR Kombination) und VSC (Spannungsfolgesteuerung) sind auch angeboten. In der Übersichtstabelle sind die Produkte und die zugehörige Steuerungsmöglichkeiten zusammengestellt.
